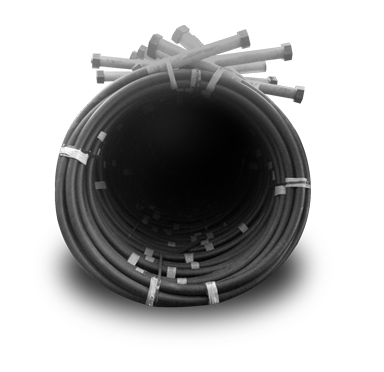

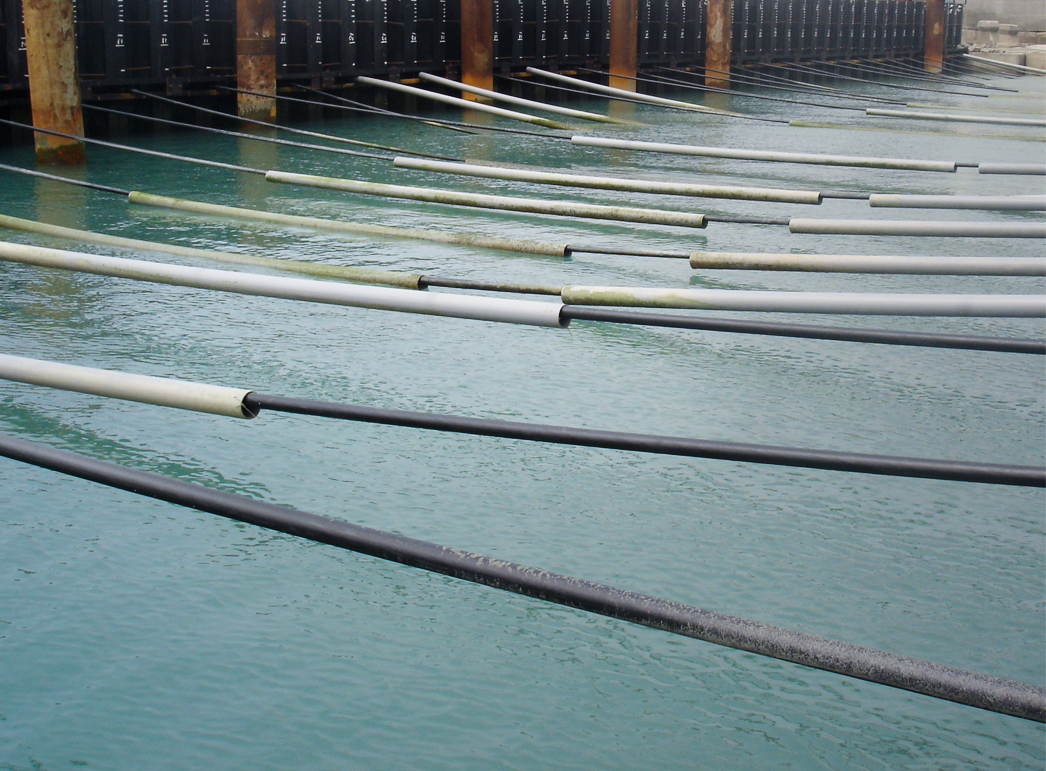

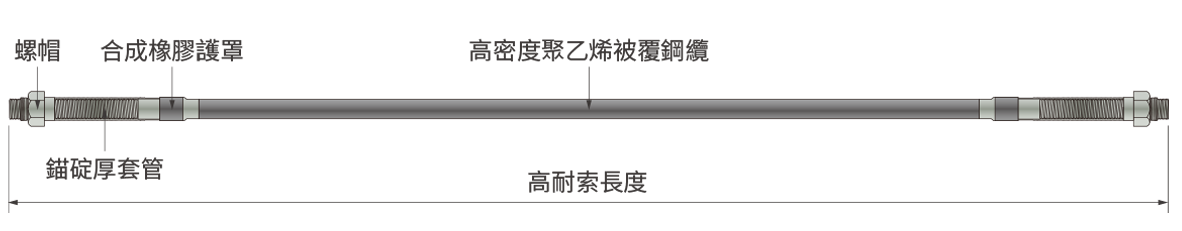

組成 | 規格 | 符號 |
---|---|---|
鋼絞線 | 預力鋼絞線ASTM A416或CNS 3332 | - |
錨碇厚套管 | 鉻鉬合金鋼CNS 3229 | SCM440 |
被覆材 | 高密度聚乙烯(HDPE) | - |
螺帽 | 中碳鋼CNS 3828 | S45C |
項目 | 單位 | F-70T | F-100T | F-130T | F-170T | F-200T | F-270T | F-360T | F-500T | |
---|---|---|---|---|---|---|---|---|---|---|
組成 | mm | 7×Ø9.5 | 7×Ø11.1 | 7×Ø12.7 | 7×Ø15.2 | 19×Ø9.5 | 19×Ø11.1 | 19×Ø12.7 | 19×Ø15.2 | |
標準直徑 | mm | 28.5 | 33.3 | 38.1 | 45.6 | 47.5 | 55.5 | 63.5 | 76 | |
斷面積 | mm² | 383.9 | 519.5 | 691.0 | 970.9 | 1042.0 | 1409.6 | 1875.5 | 2635.3 | |
單位 重量 |
鋼絞線 | kg/m | 3.04 | 4.09 | 5.45 | 7.75 | 8.20 | 11.02 | 14.71 | 20.92 |
含被覆料 | kg/m | 3.65 | 4.92 | 6.54 | 9.82 | 10.47 | 13.64 | 17.83 | 23.76 | |
破斷荷重 | tf | 72.8 | 98.5 | 130.6 | 186.2 | 197.6 | 267.9 | 355.3 | 485.3 | |
降伏荷重 | tf | 62.0 | 84.2 | 111.3 | 158.4 | 168.1 | 228.5 | 302.1 | 425.9 | |
容許負荷 | 常時 | t | 24.8 | 33.7 | 44.5 | 63.4 | 67.2 | 91.4 | 120.8 | 170.4 |
地震時 | t | 37.2 | 50.5 | 66.8 | 95.0 | 100.9 | 137.1 | 181.3 | 225.5 | |
截斷面 | mm |
項目 | 單位 | F-70T | F-100T | F-130T | F-170T | F-200T | F-270T | F-360T | F-500T |
---|---|---|---|---|---|---|---|---|---|

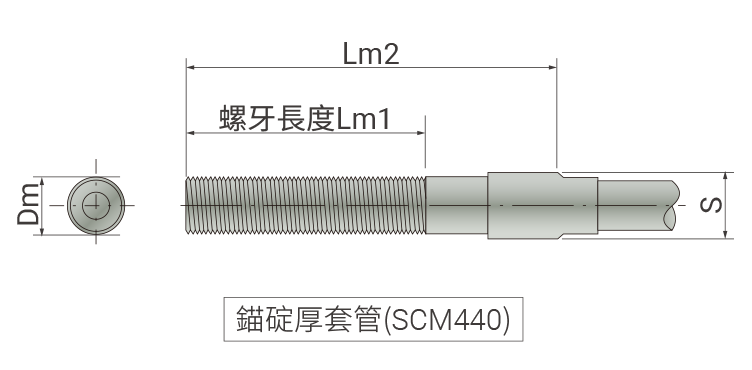

Dm | mm | 55.4 | 62 | 68 | 78 | 82 | 94 | 120 | 140 |
Lm1 | mm | 300 | 390 | 440 | 500 | 500 | 500 | 500 | 500 |
Lm2 | mm | 410 | 485 | 580 | 675 | 680 | 720 | 770 | 1250 |
S | mm | 65 | 71 | 77 | 87 | 93 | 106 | 123 | 142 |
重量 | kg | 6.3 | 8.9 | 12.2 | 18.8 | 20.0 | 28.2 | 42.7 | 106.5 |
項目 | 單位 | F-70T | F-100T | F-130T | F-170T | F-200T | F-270T | F-360T | F-500T |
---|---|---|---|---|---|---|---|---|---|

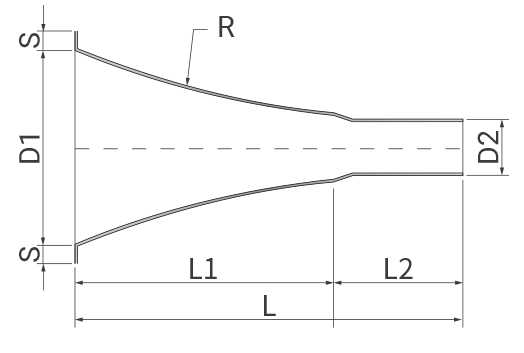

D1 | mm | 150 | 150 | 150 | 180 | 180 | 180 | 180 | 180 |
D2 | mm | 50 | 50 | 50 | 77 | 77 | 77 | 77 | 77 |
S | mm | 15 | 15 | 15 | 20 | 20 | 20 | 20 | 20 |
R | mm | 510 | 510 | 510 | 560 | 560 | 560 | 560 | 560 |
L1 | mm | 200 | 200 | 200 | 220 | 220 | 220 | 220 | 220 |
L2 | mm | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
L | mm | 300 | 300 | 300 | 320 | 320 | 320 | 320 | 320 |
材質 | - | 硬質聚乙烯 |
項目 | 單位 | F-70T | F-100T | F-130T | F-170T | F-200T | F-270T | F-360T | F-500T |
---|---|---|---|---|---|---|---|---|---|

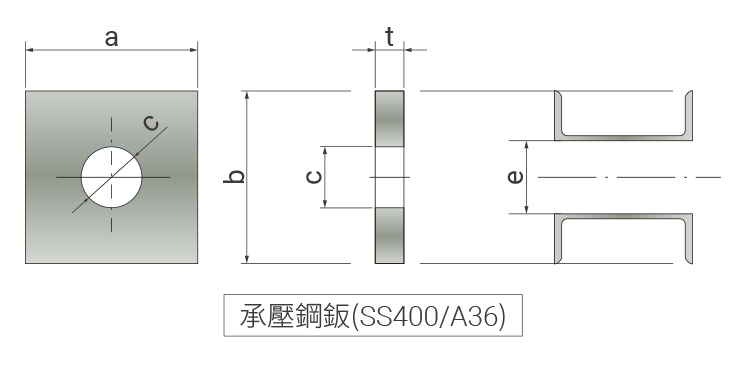

a | mm | 280 | 310 | 310 | 320 | 530 | 590 | 600 | 680 |
b | mm | 280 | 310 | 310 | 320 | 530 | 590 | 600 | 680 |
c | mm | 65 | 71 | 78 | 88 | 94 | 105 | 130 | 150 |
d | mm | 19 | 19 | 22 | 25 | 28 | 32 | 36 | 40 |
e | mm | 100 | 110 | 110 | 120 | 130 | 140 | 150 | 180 |
